نصب و راه اندازی روف تاپ پکیج یکی از کارآمدترین و اقتصادی ترین تجهیزات تهویه مطبوع برای ساختمان های اداری، تجاری، صنعتی و فضاهای بزرگ هستند. این دستگاه ها با ترکیب هواساز و چیلر (یا سیستم گرم کننده)، تهویه، سرمایش و گرمایش را در یک مجموعه واحد ارائه می کنند و به دلیل نصب در پشت بام، نیاز به فضای درونی ساختمان را کاهش می دهند.
عملکرد صحیح این تجهیزات تا حد زیادی به نصب و راه اندازی روف تاپ پکیج وابسته است. اجرای غیر اصولی می تواند راندمان دستگاه را کاهش دهد، مصرف برق را افزایش دهد و حتی به کمپرسور یا فن ها آسیب وارد کند. در این مقاله، مراحل استاندارد نصب، اهمیت اجرای درست و نکات کلیدی انتخاب روف تاپ پکیج را مرور می کنیم.

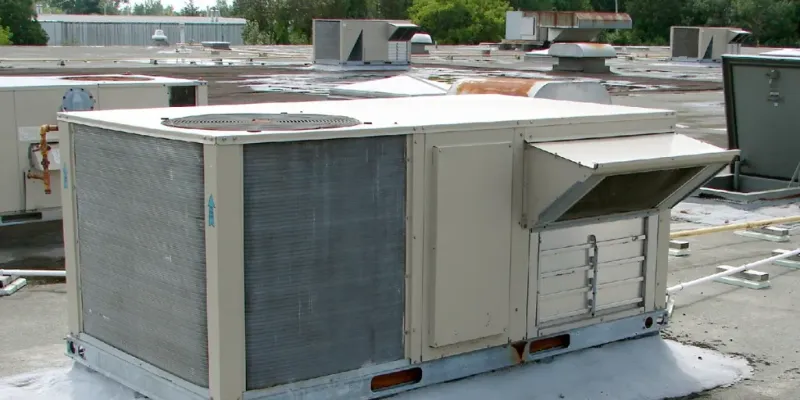

روف تاپ پکیج چیست و چرا در پروژه های مدرن استفاده می شود؟
روف تاپ پکیج (Rooftop Package Unit) دستگاهی است که در یک کابینت یکپارچه، تمام اجزای تهویه را شامل می شود:
- کمپرسور
- کندانسور
- اواپراتور
- فیلترها
- فن دمنده
- کویل آب گرم یا هیتر گازی
- تابلو برق و کنترلر
این دستگاه معمولاً روی پشت بام نصب می شود و از طریق کانال کشی به فضاهای داخلی متصل می گردد.
مزیت اصلی آن یکپارچگی و عدم نیاز به تجهیزات مجزا مانند چیلر و هواساز است.
مهم ترین مزایای روف تاپ پکیج:
- مناسب برای سالن ها، فروشگاه ها، رستوران ها، سوله ها و مجتمع های تجاری
- کاهش هزینه نصب نسبت به سیستم های چند بخشی
- تعمیر و نگهداری آسان
- عملکرد پایدار با توزیع هوای یکنواخت
- مصرف انرژی کمتر نسبت به سیستم های قدیمی
- عدم اشغال فضای داخلی ساختمان
با وجود این ویژگی ها، عملکرد صحیح دستگاه کاملاً وابسته به نصب استاندارد است.
اهمیت نصب و راه اندازی اصولی روف تاپ پکیج
روف تاپ پکیج ها دستگاه هایی با ظرفیت بالا و اجزای حساس هستند. کوچک ترین خطا در نصب می تواند باعث مشکلات جدی شود.
۱. تضمین راندمان واقعی دستگاه
اگر دستگاه در محل نامناسب نصب شود یا کانال کشی استاندارد نباشد، جریان هوا به درستی برقرار نمی شود و ظرفیت واقعی دستگاه کاهش می یابد.
۲. جلوگیری از لرزش و فرسودگی
نصب اشتباه روی سازه بدون ضربه گیر یا روی سطح ناهموار، لرزش دستگاه را افزایش می دهد و در بلندمدت به کمپرسور آسیب می زند.
۳. کاهش مصرف برق
هنگامی که جریان هوا، فشار استاتیک و مسیر کانال کشی اصولی باشد، دستگاه با کمترین فشار کار می کند و مصرف انرژی کنترل می شود.
۴. افزایش طول عمر دستگاه
راه اندازی صحیح شامل:
- کنترل فشار مبرد
- بررسی اتصالات
- تست های ایمنی
- تنظیم دقیق کنترلر
این موارد خرابی های سال های آینده را کاهش می دهد.
مراحل نصب و راه اندازی روف تاپ پکیج (بر اساس استانداردهای فنی)
مرحله ۱: بررسی محل نصب
پیش از هر چیز، شرایط پشت بام باید بررسی شود:
- وجود سطح کاملاً صاف و محکم
- تحمل بار دستگاه
- امکان دسترسی برای سرویس های بعدی
- فاصله مناسب از دیوارها برای گردش هوا
- عدم قرارگیری در معرض تابش شدید خورشید (در صورت امکان سایه بان نصب شود)
محل نصب باید روی شاسی فلزی یا پایه های ضد لرزش باشد.
مرحله ۲: انتقال دستگاه و نصب روی شاسی
روف تاپ پکیج ها وزن بالایی دارند و انتقال آنها باید توسط جرثقیل یا لیفت های مناسب انجام شود.
دستگاه پس از انتقال روی شاسی محکم شده و تراز دقیق آن بررسی می شود.
مرحله ۳: اتصال کانال کشی
کانال کشی مهم ترین بخش اجرای روف تاپ پکیج است.
- کانال رفت و برگشت باید مطابق نقشه اجرا شود
- اتصالات باید درزگیری کامل شوند
- کانال ها باید عایق کاری مناسب داشته باشند
- فشار استاتیک مطابق ظرفیت دستگاه تنظیم شود
طراحی غلط کانال می تواند تا ۴۰ درصد راندمان دستگاه را کاهش دهد.
مرحله ۴: اتصال برق و تابلو کنترل
- روف تاپ پکیج ها معمولاً نیاز به برق سه فاز دارند.
- کابل ها باید مطابق استاندارد انتخاب شوند
- اتصال زمین (ارت) باید به درستی اجرا شود
- شیلد کابل ها و حفاظت ها باید کنترل شود
- تابلو برق توسط تکنسین مجاز تنظیم و راه اندازی شود
- اتصال اشتباه برق باعث سوختن کمپرسور می شود.
مرحله ۵: اتصال خط گاز یا آب گرم (در مدل های گرمایشی)
اگر مدل دستگاه دارای هیتر گازی باشد:
- فشار گاز
- شیرهای ایمنی
- دودکش
- اتصالات گاز
باید استاندارد اجرا شود.
در مدل های آب گرم نیز کویل باید از موتورخانه تغذیه شود و اتصالات کامل تست شود.
مرحله ۶: کنترل مبرد و تست نشتی
بررسی فشار مبرد، انجام تست نشت و کنترل صحت لوله کشی برای کارکرد صحیح کمپرسور ضروری است.
مرحله ۷: راه اندازی نهایی
مهندس اجرا در مرحله نهایی موارد زیر را بررسی می کند:
- تست سرمایش و گرمایش
- عملکرد فن ها
- تنظیم دما و هوای رفت
- کارکرد سنسورها
- کنترل مصرف برق
- ثبت گزارش عملکرد اولیه
پس از تایید همه موارد، دستگاه آماده بهره برداری است.
ویژگی های یک روف تاپ پکیج استاندارد
اگر هنوز در مرحله انتخاب دستگاه هستید، بهتر است ویژگی های زیر را در نظر بگیرید:
- کمپرسور اسکرال اینورتر
- مصرف برق پایین
- قابلیت کنترل هوشمند
- فیلترهای با راندمان بالا
- بدنه ضد خوردگی
- قابلیت اتصال به BMS ساختمان
- قابلیت استفاده در شرایط آب و هوایی مختلف
برندهای معتبر معمولاً خدمات پس از فروش قابل اعتماد و قطعات استاندارد ارائه می کنند.
هزینه نصب و راه اندازی روف تاپ پکیج چگونه محاسبه می شود؟
قیمت نهایی نصب وابسته به چند پارامتر است:
- ظرفیت دستگاه (تن تبرید)
- ارتفاع و شرایط پشت بام
- مقدار کانال کشی
- نیاز به شاسی کشی جدید
- نوع برق رسانی (تک فاز یا سه فاز)
- نوع گرمایش دستگاه
- برند روف تاپ پکیج
- هزینه جرثقیل یا حمل دستگاه
در پروژه های بزرگ معمولاً بازدید اولیه برای ارائه قیمت دقیق ضروری است.

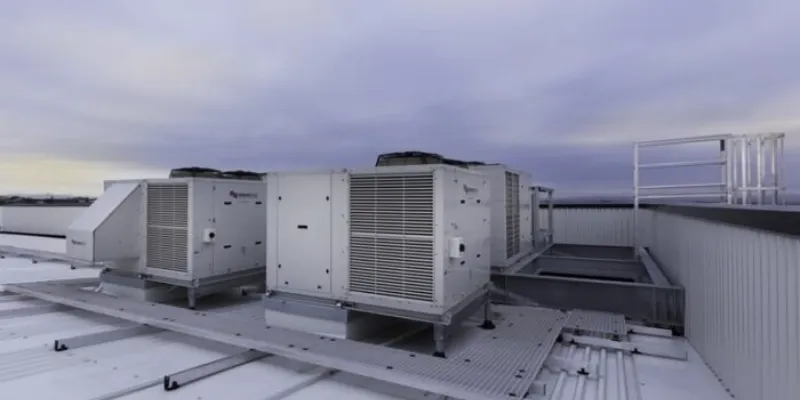

سرویس و نگهداری روف تاپ پکیج پس از نصب
پس از نصب صحیح، سرویس دوره ای باعث افزایش عمر مفید دستگاه می شود.
سرویس های دوره ای معمولاً شامل:
- شست وشوی فیلترها
- کنترل فشار گاز
- بررسی لرزش دستگاه
- چک کردن موتور فن ها
- تمیز کردن کویل ها
- بررسی مصرف برق
- تنظیم کنترلر
این سرویس ها بهتر است هر ۳ تا ۶ ماه انجام شوند.
نصب و راه اندازی روف تاپ پکیج یکی از مراحل حیاتی در عملکرد و راندمان سیستم تهویه مطبوع است. طراحی صحیح کانال کشی، اجرای استاندارد اتصالات برقی و گازی، نصب اصولی روی پشت بام و کنترل دقیق دستگاه در مرحله راه اندازی، همگی نقش مهمی در کارکرد پایدار این تجهیزات دارند.
